채널 부호화에 대해서 살펴볼까요?

디지털 신호는 아날로그 신호와 다른점이 다양하게 있지만 그중에 오류정정을 할 수 있는 특징이 있습니다. 즉 오류정정을 할 수 있는 부가정보를 같이 전송해서 수신지에서 그 부가정보를 이용하여 오류가 난 내용에 대해서 정정을 하는 것이죠...

채널 부호화는 오류정정 부호화라고도 하는데

전송 채널상에서 노이즈, 간섭 등에 의해 전송도중 발생 할 수 있는 오류를 발견하고 신호를 복원 할 수 있게 부가신호를  추가하는 과정입니다.

그럼 채널 부호화를 할 경우 어떤 효과 있을까요?

결론적으로 송신전력의 크기가 절약이 되며 이를 부호화 이득이라고 합니다.

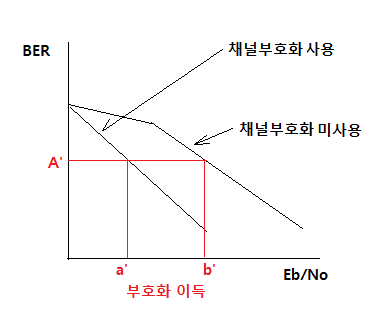

그림으로 살펴보겠습니다.

BER은 Bit Error Rate 즉 오류발생정도를 의미합니다.

Eb/No는 Energy / Noise Power로 전송로의 잡음전력에 대응하기 위한 필요전력입니다.

그림에서 보면 A'지점의 BER 즉 A'지점 정도의 오류발생 값을 기준으로 한다면 채널부호화를 사용하지 않으면 b'지점 까지의 Eb/No 즉 송신측의 에너지(송신전력)가 필요합니다.

하지만 채널부호화를 사용하면 a'지점 정도의 송신측 에너지만 있으면 됩니다.

따라서 채널 부호화를 사용하지 않을때 전력과 사용할때 전력의 차이를 부호화 이득이라고 합니다.
